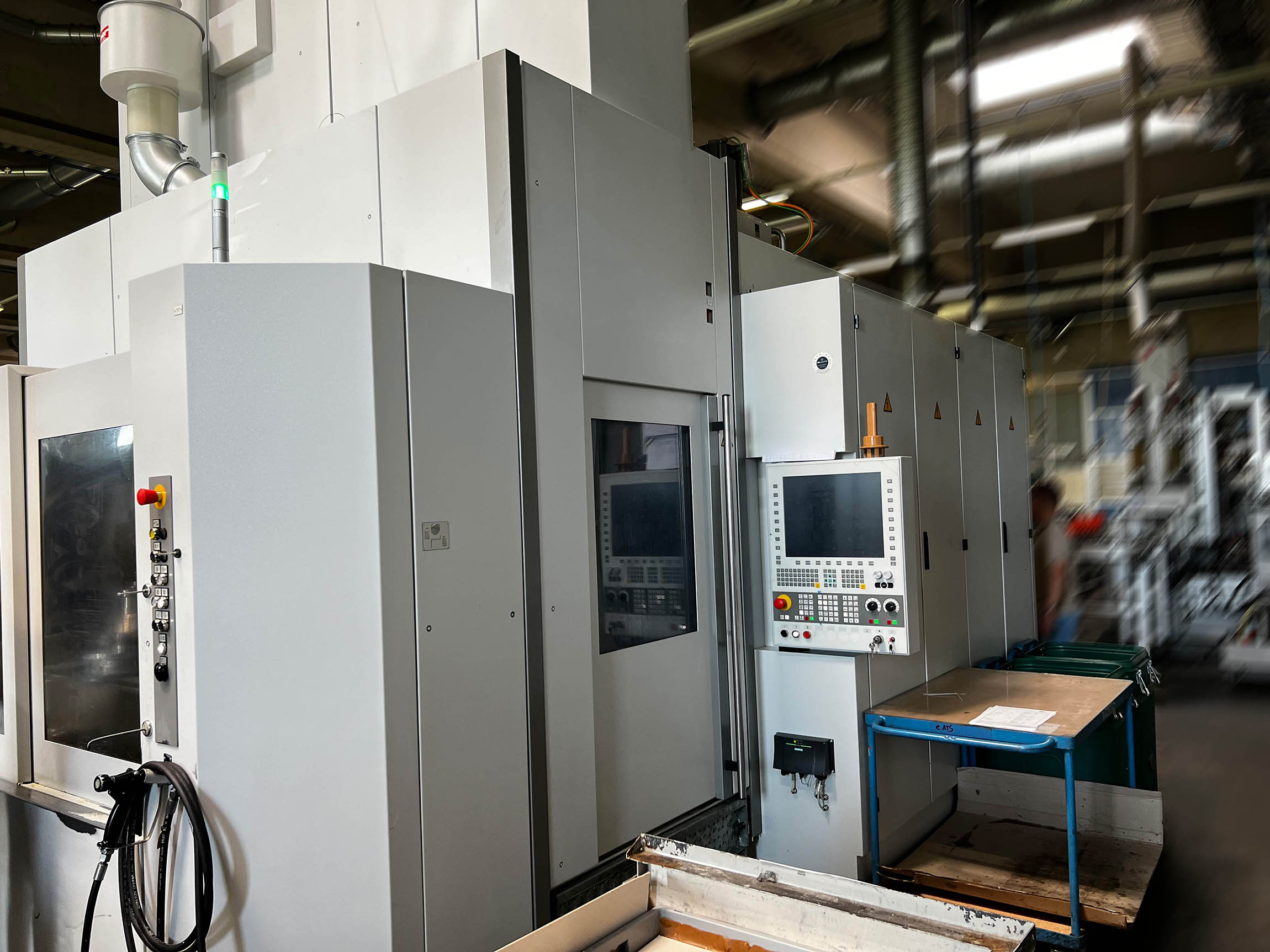

SW BA 622 двухшпиндельный обрабатывающий центр BA2403, б/у
| Обрабатывающий центр | Горизонтальный |
| Производитель | SW |
| Модель | BA 622 |
| Год выпуска | 2018 |

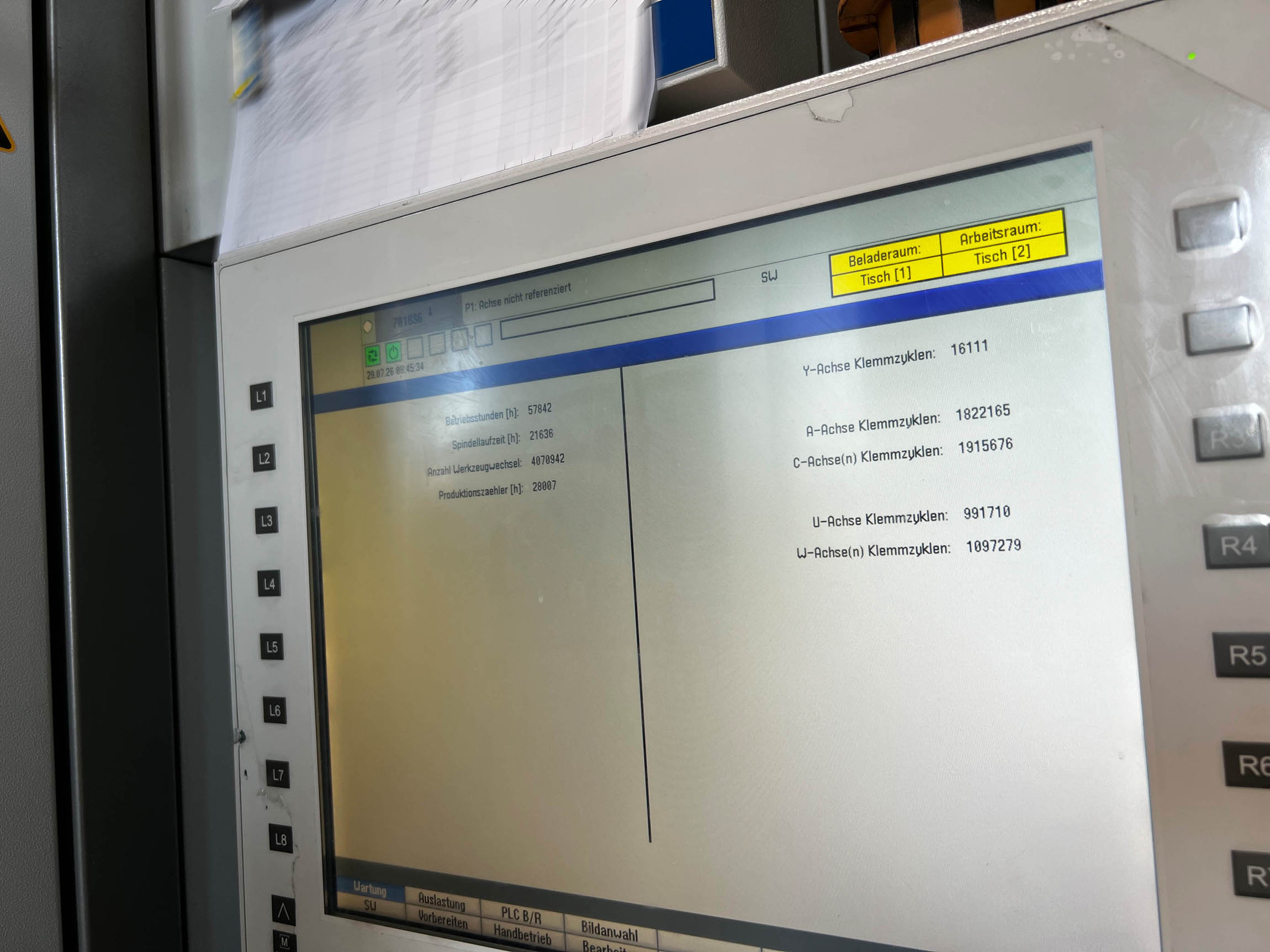

| рабочие часы | 57 842 ч |
| часы работы шпинделя | 21 636 ч |
Технические данные
- Система управления: Siemens 840 D SL
- Версия с 2 независимыми осями Z
Шпиндель HSK 100 с крутящим моментом 375 Нм (2x)
- Диапазон перемещения (рабочая зона): X: 600 мм, Y: 600 мм, Z: 500 мм
- Магазин инструментов: 96 (2×48)
- Мотор-шпиндель! На основе асинхронной технологии переменного тока
- с подключением «звезда-треугольник»
- Диапазон скоростей 1 • 10 000 об/мин
- Мощность (при 25 % рабочего цикла) 30 кВт/730 об/мин
- Крутящий момент (при 25 % рабочего цикла) 375 Нм
- Номинальная мощность 20 кВт/730 об/мин
- Номинальный крутящий момент 266 Нм
- Время разгона: 1,70 с (n = 0–10 000 об/мин)
- Переключение режимов: звезда — 3 000 об/мин — треугольник
- Диаметр подшипника шпинделя: 100 мм
- Конфигурация переднего подшипника: 4-кратная T-0-T
- Смазка шпинделя: смазка 01-mlnmal
- Интерфейс инструмента: полый вал OIN69893-HSK-A100
- Зажим инструмента — механический привод
- Усилие зажима > 46 кН
- Подача рабочей среды, радиальная, очищающий воздух, управление системой поддона
- Подача рабочей среды, централизованная, охлаждающая смазка: эмульсия, масло < 80 бар
- Подача рабочих сред, централизованная, MMKS: аэрозоль < 5 бар
Компенсация кручения
Гидравлический модуль компенсации для 4-й оси. Используется для устройств, чувствительных к кручению, и при смещенных нагрузках. Компенсационный крутящий момент (регулируемый) < 450 Нм Константа крутящего момента 1,8 Нм/бар.
5-я ось, 2-кратный прямой привод
Состоит из:
- 2 стола с ЧПУ и прямым приводом
2x 0 340 мм (оси C1/C2 или W1/IN2), установленных на общей поперечине
- Прямое абсолютное измерение угла
- Макс. размеры зажимного приспособления: 2 × 0 600 × 225 мм (400 мм)
- Макс. вес зажимного приспособления: 2 × 120 кг
- Пиковый крутящий момент 490 Нм
- Номинальный крутящий момент: 350 Нм
- Макс. скорость 50 об/мин
- Допуск по положению без нагрузки Tp" 1 r:r
- Тангенциальный крутящий момент: 2000 Нм Механическое зажатие, гидравлическое освобождение
- Момент веса: 150 Нм
Ротационный распределитель
- Для рабочих зон 1 и 2 (оси A, lJ)
- Без регулировки - Герметизация от утечек масла
- Номинальный размер NG 5
- Шаг распределителя 10
- Макс. рабочее давление в гидравлической системе 250 бар
- Макс. рабочее давление в пневматической системе: 8 бар (расположение соединений в соответствии со стандартной схемой)

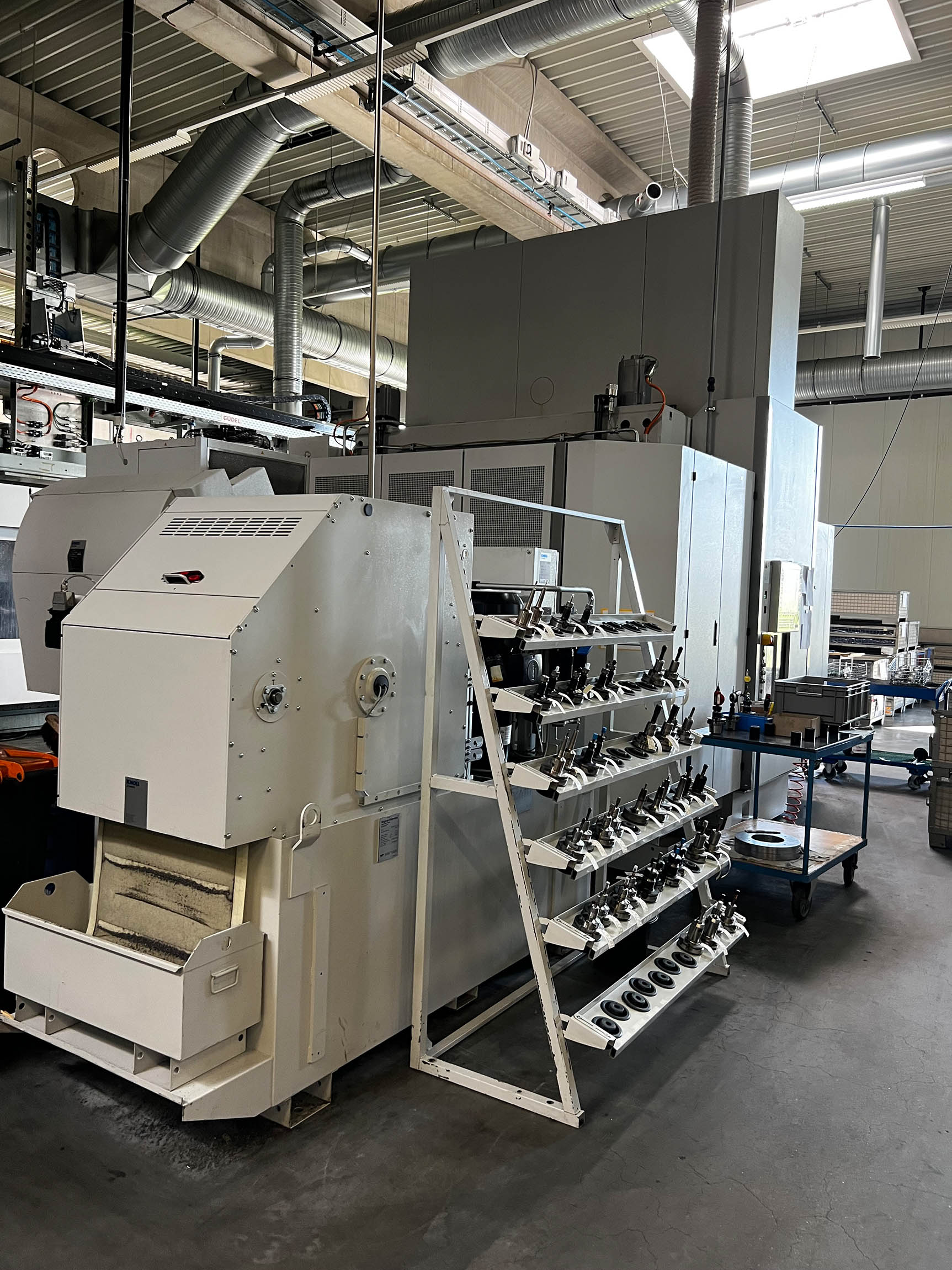

Скребковый конвейер (двухсекционный)
(короткие, ломаные стружки, игольчатые стружки, литейные стружки, литейный шлак, без комков, без сгустков)
- Подходит для стружки размером менее 100 мм
- Ширина конвейера 1000 мм
- Высота разгрузки: 1100 мм
- Фильтр для грязной воды, щелевой сетчатый фильтр, ширина щелей 0,35 мм
- Насос для грязной воды: 400 л/мин при давлении 1,5 бар
- Содержание угольной пыли прибл. 0,3 м

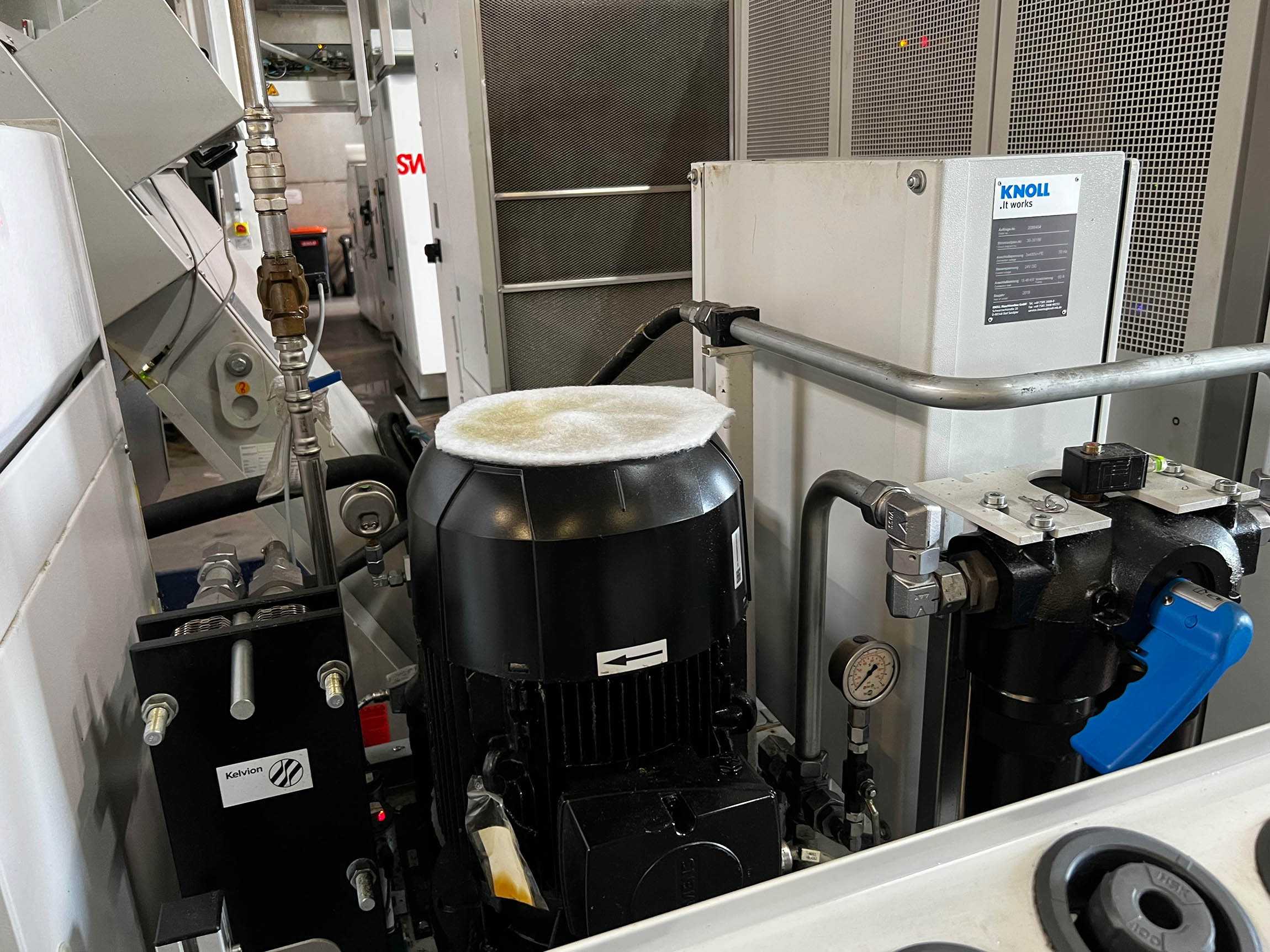

Фильтрация хладагента с помощью компактного ленточного фильтра
Очистка при полном расходе Верхний компактный бумажный ленточный фильтр для эмульсии охлаждающей жидкости
- Номинальная пропускная способность 400 Vmln
- Номинальная степень очистки 25 мкм
- Объем резервуара: 1,2 м
- Насос низкого давления: 200 Vmin при давлении 3 бар
- Насос высокого давления, макс. 75 % EO: 40 Vmln при 40 бар
- Теплообменник для охлаждения угольной пыли через центральную систему охлаждения установки
Пневматическое управление, базовый модуль
- Пневматическая система управления для держателей рекламных материалов или зажимных элементов
- Измерение расхода - Встроенная функция продувки
- По 2 датчика для столов 1 и 2
- Одновременное измерение на стороне загрузки 2 датчиков контроля профиля для стола 1 или 2 в соответствии с выбором - Обнаруживаемый зазор >/= 0,05 мм, в соответствии с конструкцией устройства
- Удобная диагностика и настройка через программное обеспечение SW-HMI
- Определённые значения автоматически активируются при выборе устройства
Обнаружение поломки инструмента, индуктивное

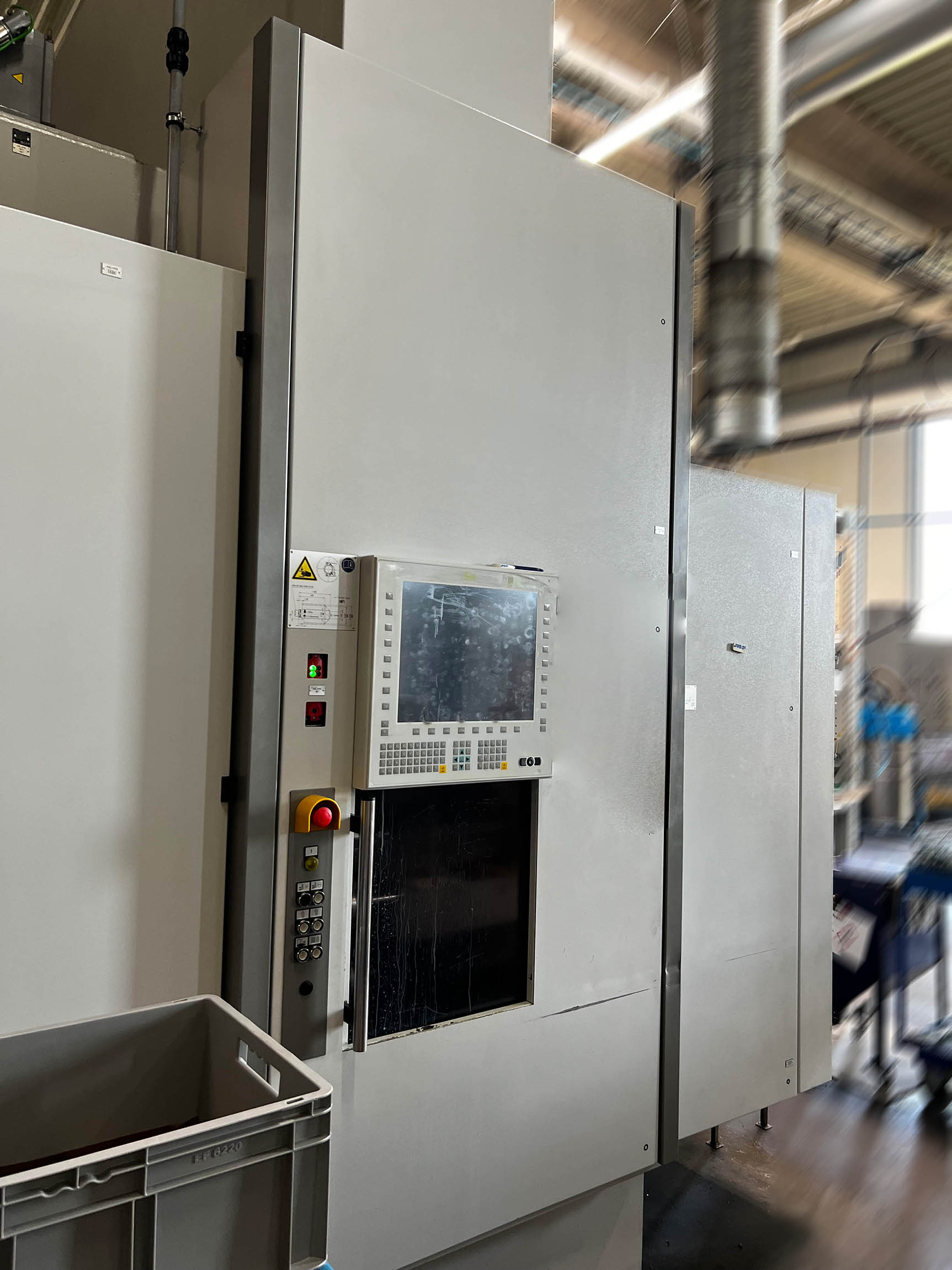

Дополнительная панель управления, 19 дюймов
Кодировка инструмента Balluff с кодировкой микросхемы в держателе инструмента.
PROFIBUS для автоматизации
| Срок поставки | немедленно |
| Цена | по запросу |
